Detalhes do produto:
|
| Flange PN16: | Flange forjada | Nome do produto: | Flange preta do assoalho |
|---|---|---|---|
| Padrão:: | ANSI, RUÍDO, JIS, ASME | Number modelo: | Flange rosqueada, DN15-2500 |
| Tipo flange da placa: | Deslizamento na flange de placa | Material: | ASTM A105 ASTM A216 |
| Amostra: | para livre | Processo: | Forjamento + fazer à máquina do CNC |
| Tamanho: | 15mm-6000mm | Detalhes da embalagem: | caso & pálete de madeira |
| Realçar: | Flanges de placa do aço DN150,As flanges de placa de aço perfuraram,Flange aumentada 1 polegada da cara |
||

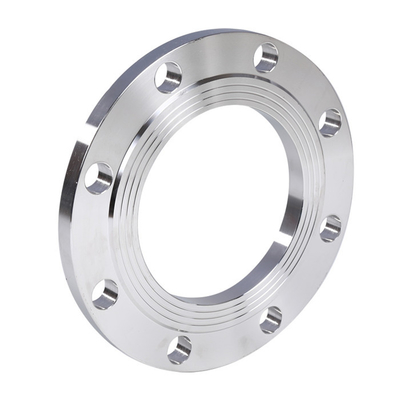

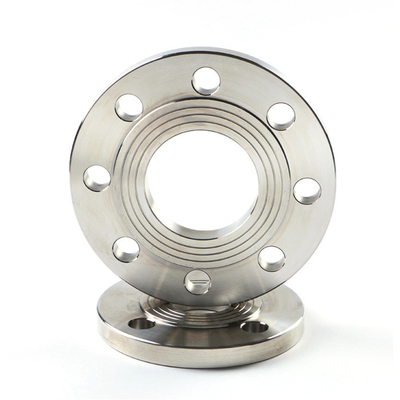

O deslizamento do pescoço da soldadura da flange de placa do aço carbono de DN150 A105 106 na flange de placa perfurada WN flangeia cara aumentada
NOTA:
1. A classe 150 que as flanges exceto Lap Joint serão fornecidas com o 0,06 (1.6mm) aumentaram a cara, que é incluída ‘no (c) das espessuras e ‘o comprimento através do cubo ‘(Y1), (Y3).
2. Para o mocassim, a soldadura rosqueado, do soquete e o Lap Joint Flanges, os cubos podem ser tampouco verticais dado forma da base à parte superior ou afilaram-se dentro dos limites de 7 graus.
3. as flanges cegas podem ser feitas com o mesmo cubo que aquela usada para flanges do mocassim ou sem cubo.
4. A superfície da gaxeta e a parte traseira (superfície de rolamento para aparafusar) são feitas paralela dentro de 1 grau. Para realizar o paralelismo, enfrentar do ponto é realizado de acordo com MSS SP-9, sem reduzir a espessura (c).
5. a profundidade do soquete (d) é coberta por ANSI B 16,5 somente nos tamanhos com 3 polegadas, mais de 3 polegadas está na opção do fabricante
| ANSI da tabela, ASME, ASA, B16.5 150lb/sq.in. Placa Ring Flange RF | |||||||||
| ø | D | b | g | m | J | k | Furos | l | Quilograma. |
| 1/2” | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0.400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0.700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0.800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1.100 |
| 1 1/2” | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1.400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2.200 |
| 2 1/2” | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3.600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4.100 |
| 3 1/2” | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5.200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5.600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6.300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7.500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12.600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18.500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28.000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36.000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46.000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50.000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64.000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72.000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89.000 |
Informação da fábrica:
O grupo de alta pressão Co. dos encaixes da flange & de tubulação de Hebei Haihao, Ltd. foi fundado em 1982, grupo de Haihao possui uma subsidiária inteiro-possuída nomeada os equipamentos superiores Co. do encanamento do grupo de Hebei Haihao, flange de alta pressão do Ltd. Hebei Haihao & o grupo Co. dos encaixes de tubulação, Ltd. cobre uma área de 580.000 medidores quadrados, tem 660 empregados, ativos totais de RMB 250 milhões, e uma saída anual de quase 100.000 toneladas. Atualmente, o grupo de Haihao tem 22 linhas de produção avançadas do encaixe da flange e de tubulação; O grupo de Haihao produz os encaixes da flange e de tubulação, cobrindo especificações diferentes de alta pressão, meio-pressão e aço de baixa pressão de aço inoxidável, de liga e flange do aço carbono, cotovelos, tubulações do cotovelo, T, redutores, componentes do soquete e outros componentes do encanamento na linha dos padrões internacionais e chineses.
FAQ:
Q1. Onde está sua fábrica?
A1: O centro de processamento da nossa empresa é ficado situado em Cangzhou, HeBei, China.
Q2. Que são os produtos principais da sua empresa?
A2: Nossos produtos principais são flange, cotovelos, tubulações do cotovelo, T, redutores, componentes do soquete e outros componentes do encanamento na linha.
Q3. Como você controla a qualidade?
A3: A certificação do teste do moinho é fornecida com a expedição, terceiro que a inspeção está disponível.
